Векторные анализаторы цепей с модулями расширения
- Сделано в России
- Совместимы с ВАЦ от Планар, Keysight и Rohde & Shwarz
- Частотный диапазон: 50 - 75 ГГц, 75 - 110 ГГц и 110 - 170 ГГц
- Аксессуары: калибровочный набор, кабеля, установочные рельсы
Освоение отечественного производства электроники субтерагерцового частотного диапазона (0.1 – 1 ТГц) в настоящий момент является одной из важнейших государственных задач. Успешное решение этой труднейшей задачи приведёт к прорыву во многих отраслях гражданской и оборонной промышленности. Именно поэтому команда МВЭЙВ провела конструкторско-исследовательские работы и разработала первые отечественные модули ВЕКТОР расширения частотного диапазона (МРЧД) для векторных анализаторов цепей (ВАЦ).
В настоящий момент имеются три типа модулей, которые покрывают частотные диапазоны 50 – 75 ГГц, 75 – 110 ГГц и 110 – 170 ГГц. Ведутся интенсивные работы по расширению рабочего частотного диапазона МРЧД вплоть до 330 ГГц. Исследование характеристик приборов серии ВЕКТОР показало, что параметры конверторных модулей не уступают зарубежным аналогам. Причём важно заметить, что модули ВЕКТОР полностью совместимы с векторными анализаторами цепей от производителей: ПЛАНАР, МИКРАН, Keysight и Rohde & Shwarz.
В настоящий момент имеются три типа модулей, которые покрывают частотные диапазоны 50 – 75 ГГц, 75 – 110 ГГц и 110 – 170 ГГц. Ведутся интенсивные работы по расширению рабочего частотного диапазона МРЧД вплоть до 330 ГГц. Исследование характеристик приборов серии ВЕКТОР показало, что параметры конверторных модулей не уступают зарубежным аналогам. Причём важно заметить, что модули ВЕКТОР полностью совместимы с векторными анализаторами цепей от производителей: ПЛАНАР, МИКРАН, Keysight и Rohde & Shwarz.
Характеристики модулей расширения частотного диапазона
| Параметр | ВЕКТОР 50 – 75 ГГц | ВЕКТОР 75 – 110 ГГц | Ceyear 3643NA | Ceyear 3643P |
| Частота | 50-75 ГГц | 75 – 110 ГГц | 50-75 ГГц | 75 – 110 ГГц |
| Выходная мощность | 13 дБм | 12 дБм | 5 дБм | 5 дБм |
| Динамический диапазон тип. (BW = 10 Гц) | 130 дБ | 120 дБ | 110 дБ | 110 дБ |
| Динамический диапазон мин. (BW = 10 Гц) | 120 | 110 дБ | 100 дБ | 100 дБ |
| Перестройка мощности | электрическая | электрическая | механическая | механическая |
| Калибровочный набор | + | + | + | + |
Сводная таблица параметров модулей расширения ВЕКТОР. Сравнение с зарубежным аналогом.
Наши публикации
Отечественные модули расширения 50–75 ГГц и 75–110 ГГц для векторных анализаторов цепей
В. Муравьев, А. Зарезин, А. Титенко, В. Бобова, М. Синогин, И. Кукушкин, C. Заостровных
Электроника НТБ

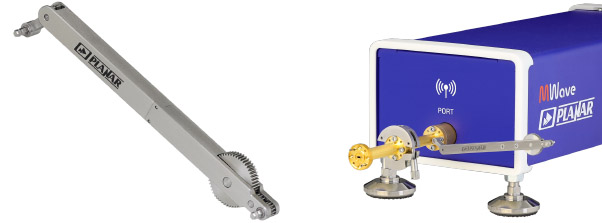

Аксессуары для модулей расширения ВЕКТОР
Рельсы для позиционирования модулей
Компания МВЭЙВ поставляет полный набор аксессуаров необходимых для удобного проведения метрологических измерений векторных параметров СВЧ цепей. Модули ВЕКТОР подключаются к векторному анализатору цепей через специальные фазостабильные СВЧ кабели. Кабели данной серии обладают особой прочностью против скручивания и вибрации, обеспечивают надёжную передачу СВЧ сигнала с постоянной фазой в широком диапазоне температур. Для удобства и сокращения времени замера, модули ВЕКТОР крепятся на специальные подвижки, которые свободно перемещаются по направляющим рельсам. При использовании рельс пропадает необходимость каждый раз выставлять модули МРЧД относительно друг друга.
Перед началом измерений, конверторные модули необходимо откалибровать по выходному волноводному порту. Для этой цели применяются меры из калибровочного набора: волноводная согласованная нагрузка, короткое замыкание и четверть-волновая вставка. Используя эти калибровочные меры можно без труда провести стандартные калибровки типа TRL (Through-Reflect-Line) и SOLT (Short-Open-Load-Through). Отдельной опцией является включение в калибровочный набор волноводных секций с проксимити фланцами. При использовании волноводов данного типа нет необходимости прикручивать исследуемое устройство винтами. Достаточен лишь прижимной контакт между фланцем устройства и проксимити фланцем. Это значительно упрощает и ускоряет процесс измерения S параметров различных устройств, что особенно актуально на поточных производствах.
